Poleas violín – Función, diseño y aplicaciones

Las poleas violín son un componente fundamental en muchos de los sistemas de control con aparejo múltiple más eficaces a bordo de veleros pequeños y medianos. Su característica definitoria es el diseño asimétrico de doble roldana, con una roldana grande y otra más pequeña montadas verticalmente dentro del mismo cuerpo. Esta forma única proporciona varias ventajas mecánicas y funcionales frente a las poleas dobles tradicionales, especialmente cuando el espacio, la alineación del cabo y una distribución eficiente de la carga son factores críticos.

¿Qué es una polea violín?

Una polea violín es una polea de dos roldanas en la que las roldanas están dispuestas en tándem, en lugar de lado a lado como en una polea doble estándar. La roldana principal (más grande) suele encargarse de la parte principal del cabo que soporta carga, mientras que la roldana secundaria (más pequeña) gestiona el retorno del cabo en un sistema de aparejo. Esta configuración reduce el cruce de cabos, ayuda a gestionar la fricción bajo cargas elevadas y favorece un recorrido del cabo más limpio y compacto.

Según el modelo, las poleas violín pueden incluir:

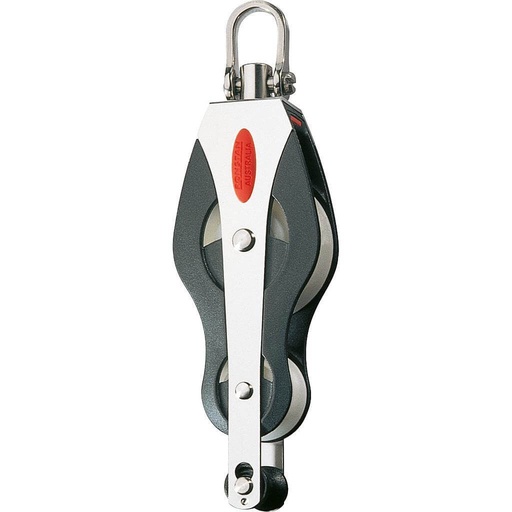

• Arraigos para fijar cabos de control,
• Cabezas giratorias para permitir la rotación bajo carga,

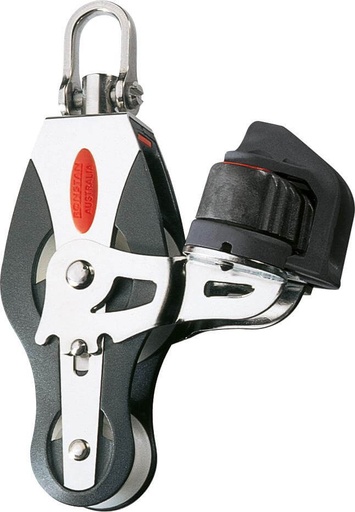

• Mordazas integradas para cazar y bloquear con una sola mano,

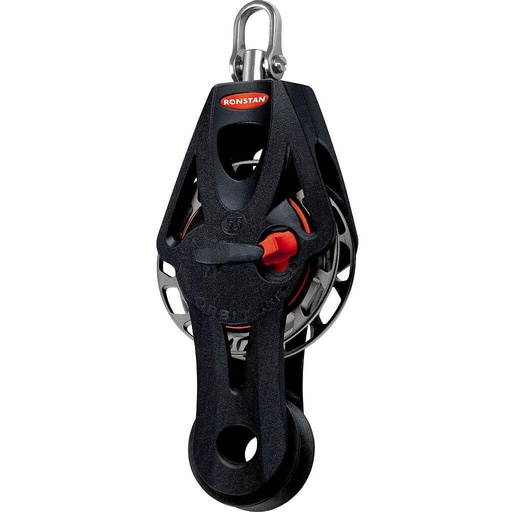

• Función de carraca (en algunos formatos pequeños) para mejorar el agarre en sistemas manuales.

Características clave de rendimiento de las poleas violín

Ventaja mecánica y relaciones de desmultiplicación

Las poleas violín están optimizadas para sistemas en los que se requiere una alta desmultiplicación dentro de una disposición compacta. Cuando se utilizan en un aparejo tradicional de poleas, pueden constituir la base de sistemas 4:1, 6:1 o incluso 8:1. Por ejemplo:

• Una sola polea violín con arraigo emparejada con una polea doble en el otro extremo crea un sistema 4:1 simple y potente.
• Añadir una segunda polea violín o un sistema en cascada aumenta la desmultiplicación sin una fricción excesiva ni una longitud de cabo desmesurada.
• Esto las hace ideales en aplicaciones donde la fuerza de la tripulación es limitada, pero el ajuste preciso sigue siendo esencial.

Compacidad y guiado del cabo

Al apilar verticalmente las roldanas, las poleas violín mantienen un perfil estrecho, lo que resulta especialmente útil cuando el espacio es limitado o los ángulos de entrada/salida del cabo están fijados (p. ej., suelos de bañera, palos y perchas). La orientación vertical separa de forma natural los recorridos de los cabos, reduciendo la posibilidad de torsión, fricción o solapamiento. El resultado es un manejo del cabo más limpio y una transferencia de carga más eficiente.

Distribución de la carga y tamaño de las roldanas

Los diferentes diámetros de roldana en una polea violín no son arbitrarios. La roldana más grande gestiona la carga dinámica de forma más eficiente, mejorando la vida útil del cabo y reduciendo el calor/la fricción internos. La roldana más pequeña soporta el retorno del cabo o el tramo flojo, minimizando el volumen total del sistema. Este equilibrio favorece un uso continuado con cargas elevadas, especialmente en aplicaciones de ciclo intensivo como los sistemas de escota mayor o vang.

Aplicaciones de las poleas violín

Las poleas violín se encuentran en una amplia variedad de sistemas de control, especialmente donde se requiere una alta desmultiplicación y un guiado limpio del cabo. Las aplicaciones típicas incluyen:

Sistemas de escota mayor

• Las poleas violín se utilizan con frecuencia en sistemas de escota mayor para dinghies, sportboats y pequeños quillados.
• Una polea violín con arraigo y mordaza puede servir como punto de trimado en sistemas montados en el suelo de la bañera o en la botavara, ofreciendo un control compacto de alta desmultiplicación.
• Emparejadas con una polea de botavara o una polea de carro de escota, permiten configuraciones 4:1 o 6:1 muy eficaces.

Configuración Harken 4:1 para sistemas de escota mayor con poleas violín

Vang de botavara (kicker)

• El sistema de vang (o kicker) suele requerir una alta ventaja mecánica para controlar la tensión de la baluma y evitar la torsión de la mayor.
• Las poleas violín son ideales para sistemas de vang 4:1 o 6:1, especialmente con función de mordaza o integración en cascada.
• Permiten una entrada/salida vertical o angular, importante para geometrías complejas de vang.

Configuración Harken 8:1 en cascada para sistemas de vang de botavara con poleas violín

Tensores de backstay

• En pequeños quillados con backstay dividido o textil, las poleas violín pueden utilizarse en la cascada de tensado para aumentar la ventaja mecánica en un espacio reducido.
• Una polea violín y una polea con arraigo en serie pueden formar una cascada eficaz 6:1 u 8:1.

Sistemas de traveller y ajuste

• Aunque son menos comunes que en las escotas mayores, las poleas violín pueden utilizarse en las líneas de control del carro de traveller, especialmente cuando es necesario llevar los cabos de control hasta la caña o rueda y aumentar la desmultiplicación sin añadir más roldanas.
• Su perfil estrecho facilita su integración en instalaciones sobre la cubierta lateral o el techo de cabina.

Construcción de las poleas violín y opciones de materiales

La mayoría de las poleas violín modernas están fabricadas con cachas laterales de composite, aluminio anodizado o acero inoxidable, y con roldanas de composite de alta carga (Delrin, Acetal) o aleación anodizada. Entre los aspectos clave a considerar se incluyen:

• Tipo de rodamiento: Las roldanas con rodamientos de bolas (p. ej., Harken Carbo, Ronstan Orbit) ofrecen baja fricción con cargas ligeras; las poleas con cojinete liso proporcionan mejor rendimiento bajo cargas estáticas extremas.
• Tipo de fijación: Hay disponibles cabezas giratorias, ojos fijos, opciones de fijación textil (bucles Dyneema®) o grilletes de apertura rápida, según las necesidades de la instalación.
• Función de mordaza: Muchas poleas violín incluyen mordazas integradas, normalmente en el lado del tripulante para un acceso ergonómico.

Fabricantes líderes—Harken, Ronstan, Antal, Selden y Viadana—ofrecen una amplia gama de opciones de poleas violín, entre ellas:

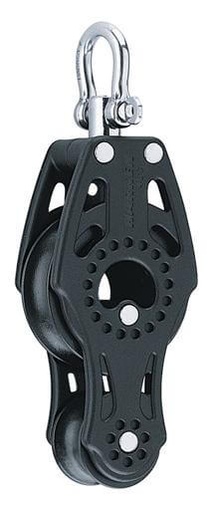

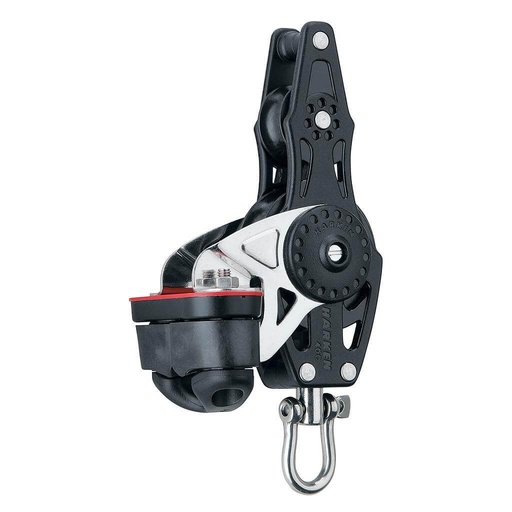

• Harken Carbo y Element Fiddle Blocks (ligeras, para alta carga),

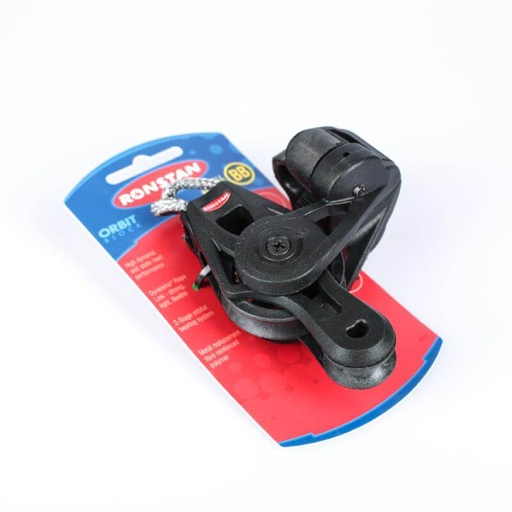

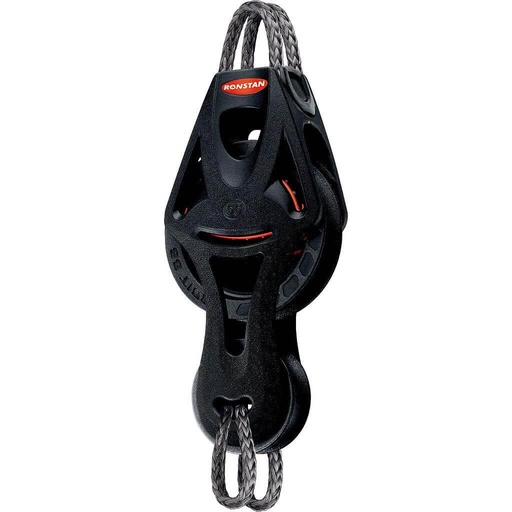

• Ronstan Orbit Fiddle Blocks (opciones de fijación textil y mordaza),

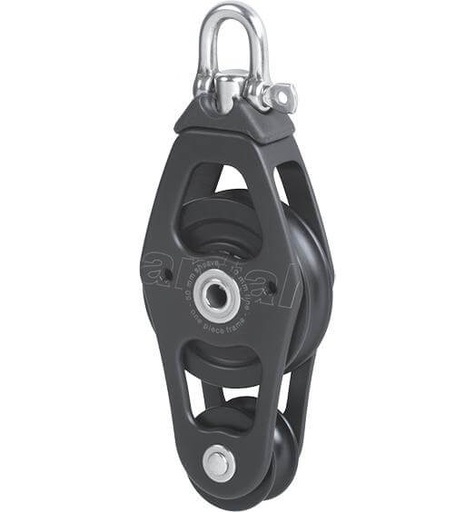

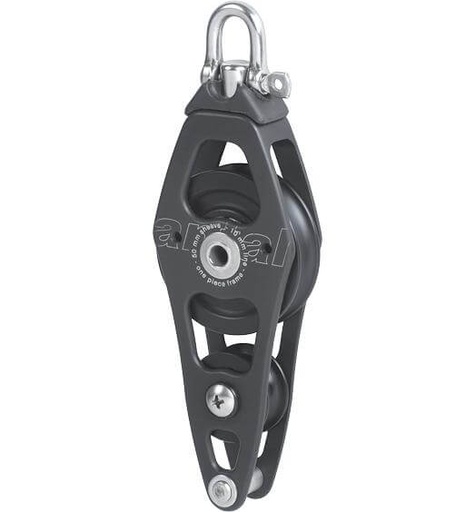

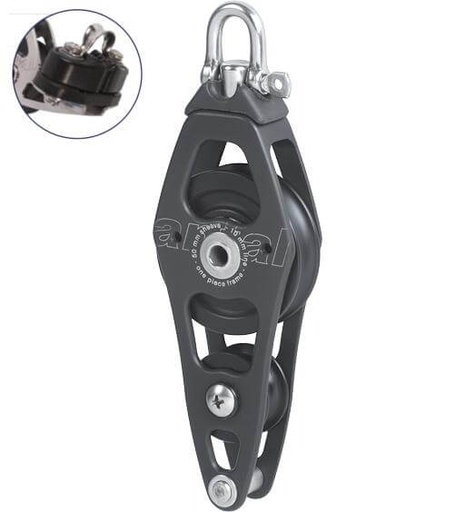

• Antal V-Grip y serie estándar (aluminio de alto rendimiento),

• Polea violín Selden BB (soluciones de crucero duraderas).

Guía de dimensionado

Al seleccionar una polea violín, ajuste la carga de trabajo y el rango de diámetro del cabo de la polea a la carga prevista del sistema y a la especificación del cabo de control. Como guía general:

Resumen sobre las poleas violín

Las poleas violín son una solución compacta y eficiente para sistemas de alta desmultiplicación en los que el ajuste preciso de las velas o del aparejo es esencial. Su disposición de roldanas apiladas permite una gestión limpia del cabo y una menor fricción sin aumentar el tamaño del sistema. Tanto si está montando una nueva escota mayor, un vang o un tensor de backstay, Upffront ofrece una gama completa de poleas violín de las marcas más reconocidas del sector, garantizando el rendimiento, la durabilidad y la fiabilidad que exigen los navegantes más serios.
