Poulies violon – Fonction, conception et applications

Les poulies violon sont un composant fondamental de nombreux systèmes de réglage à palan multiple parmi les plus efficaces à bord des voiliers de petite à moyenne taille. Leur caractéristique principale est la conception asymétrique à deux réas, avec un grand réa et un réa plus petit montés verticalement dans le même flasque. Ce format unique apporte plusieurs avantages mécaniques et fonctionnels par rapport aux poulies doubles traditionnelles, en particulier lorsque l’encombrement, l’alignement de l’écoute et une répartition efficace de la charge sont déterminants.

Qu’est-ce qu’une poulie violon ?

Une poulie violon est une poulie à deux réas dont les réas sont disposés en tandem, plutôt que côte à côte comme sur une poulie double standard. Le réa principal (le plus grand) reprend généralement la partie la plus chargée du cordage, tandis que le réa secondaire (le plus petit) gère le retour dans un système de palan. Cette configuration limite les croisements de bout, aide à maîtriser le frottement sous fortes charges et favorise un cheminement plus propre et plus compact du cordage.

Selon le modèle, les poulies violon peuvent intégrer :

• Des taquets de blocage (becket) pour terminer les bouts de commande,
• Des têtes émerillon permettant la rotation sous charge,
• Des taquets coinceurs intégrés pour border et bloquer à une main,

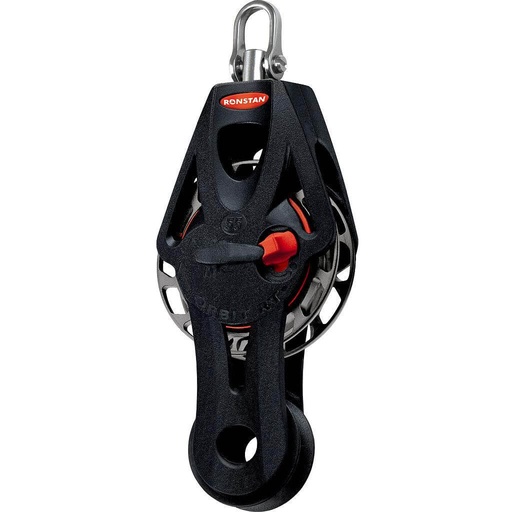

• Une fonction cliquet (sur certains petits formats) pour une meilleure tenue en manœuvre manuelle.

Caractéristiques clés de performance des poulies violon

Avantage mécanique et rapports de démultiplication

Les poulies violon sont optimisées pour les systèmes nécessitant un rapport de démultiplication élevé dans un espace contraint. Utilisées dans un palan classique, elles peuvent constituer la base de montages en 4:1, 6:1, voire 8:1. Par exemple :

• Une poulie violon avec taquet de blocage (becket), associée à une poulie double à l’autre extrémité, crée un système simple et puissant en 4:1.
• L’ajout d’une seconde poulie violon ou d’un palan en cascade augmente la démultiplication sans frottement excessif ni longueur de bout démesurée.
• Cela les rend idéales lorsque la force de l’équipage est limitée, tout en exigeant un réglage précis.

Compacité et cheminement du cordage

En empilant les réas verticalement, les poulies violon conservent une faible largeur, particulièrement utile lorsque l’espace est limité ou lorsque les angles d’entrée/sortie du bout sont imposés (par ex. plancher de cockpit, espars). L’orientation verticale sépare naturellement les passages de cordage, réduisant les risques de torsion, de frottement ou de recouvrement. Le résultat : une manœuvre plus propre et un transfert de charge plus efficace.

Répartition de charge et diamètre des réas

Les diamètres de réa différents sur une poulie violon ne sont pas le fruit du hasard. Le grand réa gère mieux les charges dynamiques, améliore la durée de vie du cordage et réduit l’échauffement/le frottement interne. Le petit réa reprend le retour ou le brin mou, ce qui limite l’encombrement global du système. Cet équilibre autorise un usage durable sous forte charge, notamment dans les applications à cycles élevés comme l’écoute de grand-voile ou le hale-bas.

Applications des poulies violon

Les poulies violon se retrouvent dans de nombreux systèmes de réglage, en particulier lorsque l’on recherche une forte démultiplication et un cheminement de bout propre. Applications typiques :

Systèmes d’écoute de grand-voile

• Les poulies violon sont très utilisées sur les écoutes de grand-voile des dériveurs, sportboats et petits quillards.
• Une poulie violon avec becket et taquet peut servir de point de réglage sur des systèmes montés au plancher de cockpit ou sur la bôme, offrant une commande compacte à forte démultiplication.
• Associées à une poulie de bôme ou de chariot, elles permettent des configurations 4:1 ou 6:1 très efficaces.

Montage Harken 4:1 de poulies violon pour écoute de grand-voile

Hale-bas de bôme (kicker)

• Le hale-bas (ou kicker) demande souvent un avantage mécanique important pour contrôler la tension de chute et limiter le vrillage de la grand-voile.
• Les poulies violon sont idéales pour des hale-bas en 4:1 ou 6:1, surtout avec une fonction de blocage ou une intégration en cascade.
• Elles autorisent des entrées/sorties verticales ou angulaires, importantes pour les géométries complexes de hale-bas.

Montage Harken 8:1 en cascade de poulies violon pour hale-bas de bôme

Tendeurs de pataras

• Sur les petits quillards équipés de pataras divisé ou textile, les poulies violon peuvent être utilisées dans une cascade de tension pour augmenter l’avantage mécanique dans un espace restreint.
• Une poulie violon et une poulie avec becket montées en série peuvent former une cascade efficace en 6:1 ou 8:1.

Chariot d’écoute et systèmes de réglage

• Bien que moins courantes que pour les écoutes de grand-voile, les poulies violon peuvent être utilisées sur les commandes de chariot (traveller), notamment lorsque les bouts doivent être ramenés au barreur et que la démultiplication doit augmenter sans ajouter de réas.
• Leur profil étroit facilite l’intégration sur les passavants ou le roof.

Construction des poulies violon et options de matériaux

La plupart des poulies violon modernes sont fabriquées en composite, en aluminium anodisé ou avec des flasques en inox, avec des réas en composite forte charge (Delrin, acétal) ou en alliage anodisé. Points clés à considérer :

• Type de roulement : les réas à billes (p. ex. Harken Carbo, Ronstan Orbit) offrent un faible frottement sous faibles charges ; les poulies à friction (coussinet) donnent de meilleures performances sous charges statiques extrêmes.

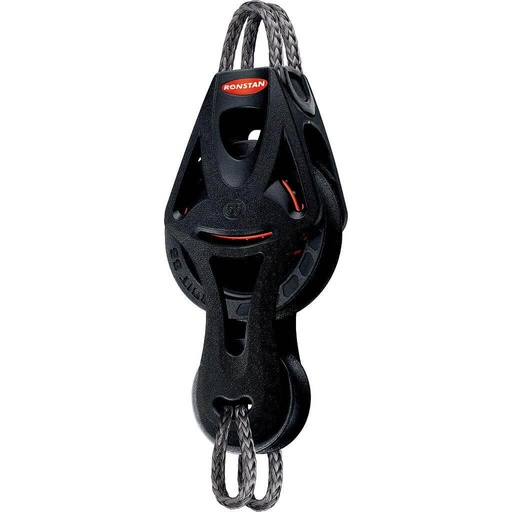

• Type de fixation : têtes émerillon, œil fixe, fixations textiles (boucles Dyneema®) ou manilles rapides selon les contraintes d’implantation.

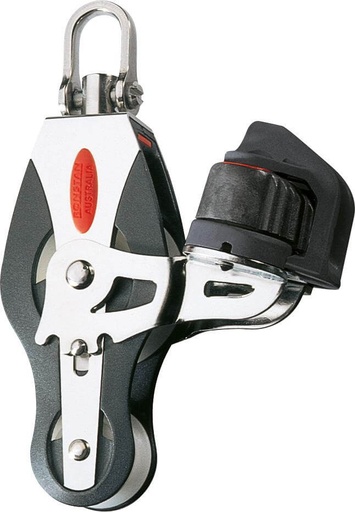

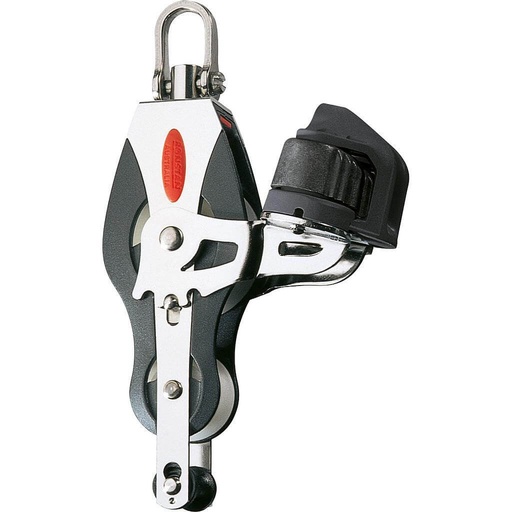

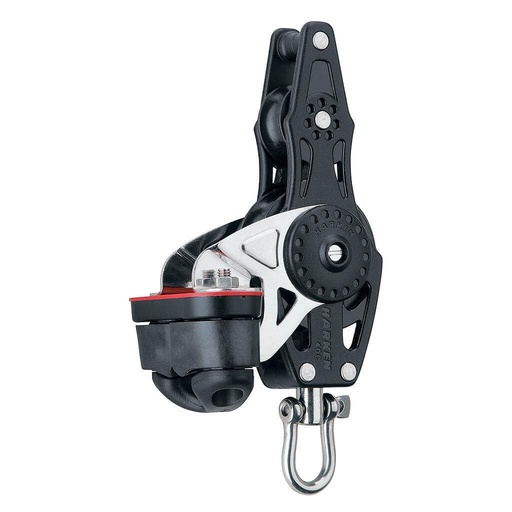

• Fonction de blocage : de nombreuses poulies violon intègrent un taquet coinceur, généralement placé côté régleur pour une ergonomie optimale.

Les fabricants de référence — Harken, Ronstan, Antal, Selden et Viadana — proposent une large gamme de poulies violon, notamment :

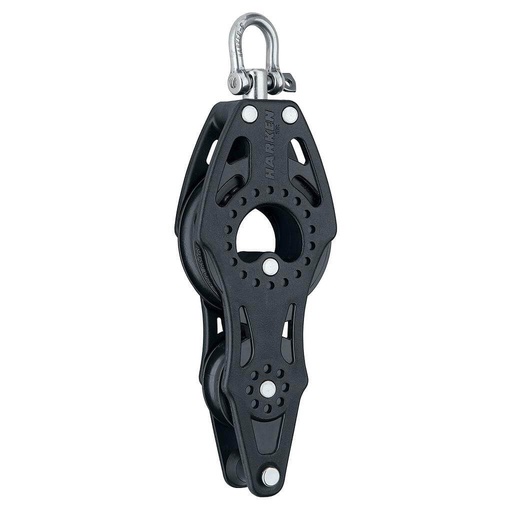

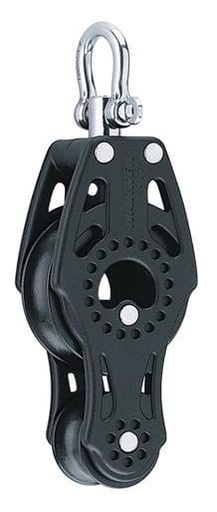

• Harken Carbo et Element (légères, fortes charges),

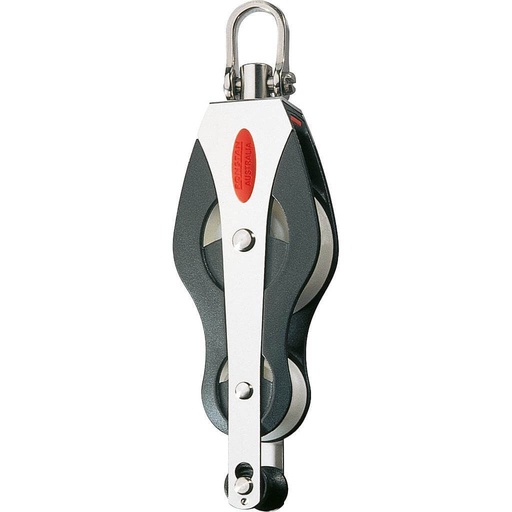

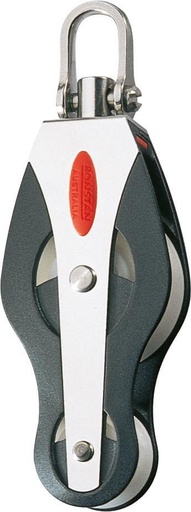

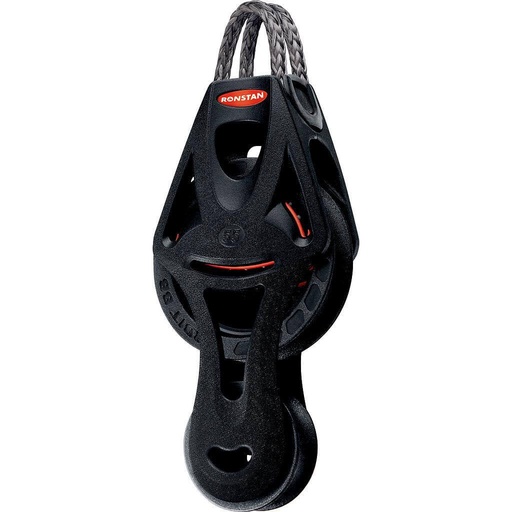

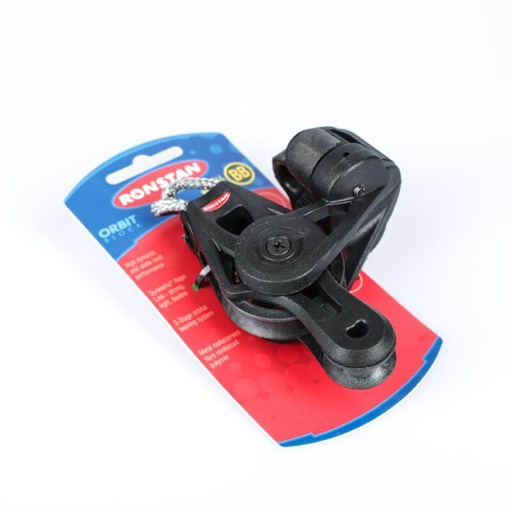

• Poulies violon Ronstan Orbit (options de fixation textile et de blocage),

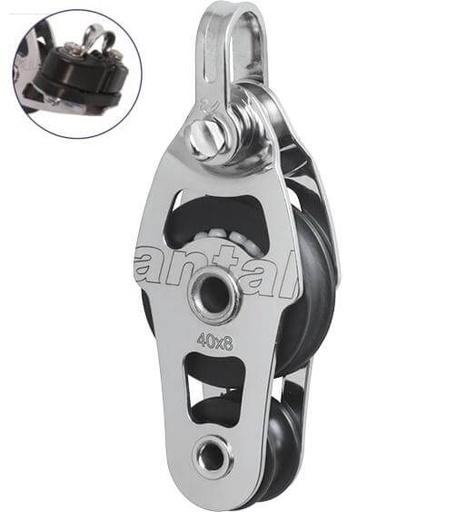

• Antal V-Grip et séries standard (aluminium haute performance),

• Poulie violon Selden BB (solutions durables pour la croisière).

Recommandations de dimensionnement

Lors du choix d’une poulie violon, faites correspondre la charge de travail et la plage de diamètre de cordage de la poulie à la charge attendue et au bout de commande utilisé. À titre indicatif :

Résumé sur les poulies violon

Les poulies violon constituent une solution compacte et efficace pour les systèmes à forte démultiplication, lorsque des réglages précis des voiles ou du gréement sont essentiels. Leur configuration à réas empilés assure un guidage propre des bouts et réduit le frottement, sans augmenter l’encombrement. Que vous équipiez une nouvelle écoute de grand-voile, un hale-bas ou un tendeur de pataras, Upffront propose une gamme complète de poulies violon issues des marques les plus réputées du secteur — pour garantir les performances, la durabilité et la fiabilité exigées par les navigateurs avertis.
