Vérins de pilote automatique

Le rôle du vérin de pilote automatique

Dans tout système de pilote automatique, le vérin (drive unit) est le composant qui s’interface physiquement avec le système de barre du voilier. Alors que l’ordinateur de contrôle prend ses décisions à partir des capteurs, c’est le vérin qui applique le couple sur la mèche de safran ou la roue afin d’exécuter ces commandes. La fiabilité de cet ensemble est donc essentielle. Une panne en mer peut entraîner une perte de barre, d’où l’importance de bien choisir, installer et dimensionner un autopilot drive unit, en particulier pour un pilote automatique voilier.

Types de vérins de pilote automatique

Le choix d’un vérin se fait généralement en fonction du type de direction et du déplacement du bateau. Les trois configurations principales sont :

1. Vérins linéaires mécaniques – Ils actionnent directement le secteur (quadrant) ou le bras de barre franche. Très efficaces, compacts, ils sont souvent installés sous le pont pour être protégés.

2. Vérins linéaires hydrauliques – Idéals pour les grands yachts équipés d’une direction hydraulique, avec un couple élevé et des performances robustes sous fortes charges.

3. Entraînements rotatifs – Conçus pour les systèmes à barre à roue, avec prise directe sur l’arbre de barre.

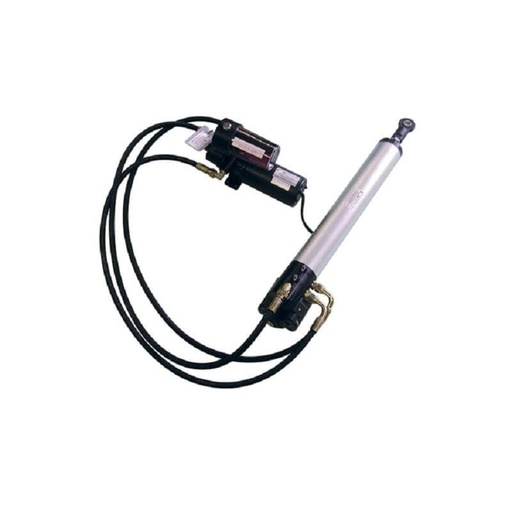

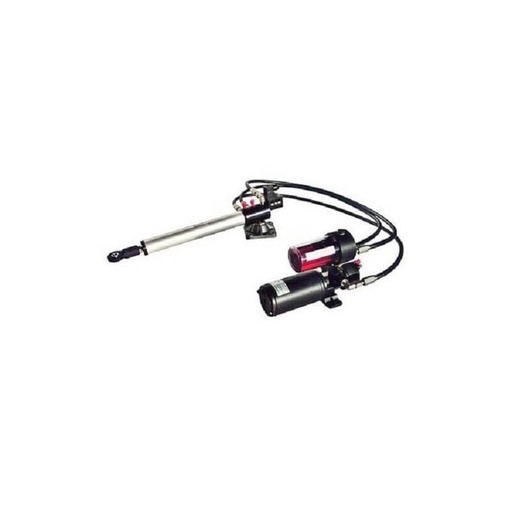

Vérin hydraulique nke

Chaque type doit être soigneusement adapté au déplacement du bateau, à la charge sur le safran et au profil d’utilisation visé (croisière, grande traversée, ou course).

Vérins de pilote automatique Jefa Steering

Jefa Steering est largement reconnue comme l’un des spécialistes de référence en ingénierie pour les solutions de direction mécanique et de pilote automatique. Leurs vérins linéaires mécaniques sont conçus pour une connexion directe au secteur (quadrant) ou au bras de barre franche, en éliminant les pertes liées aux biellettes intermédiaires. Principales caractéristiques :

• Rendement élevé : systèmes mécaniques avec un jeu minimal, pour une commande de safran fluide et une consommation électrique réduite par rapport à l’hydraulique.

• Design compact : optimisé pour le montage dans des volumes arrière exigus, notamment sur les voiliers orientés performance.

• Durabilité : composants usinés avec précision, conçus pour résister à des années de navigation hauturière sans usure significative.

• Faible bruit : fonctionnement plus silencieux que des unités hydrauliques équivalentes, améliorant le confort à bord sur les longues traversées.

Jefa propose également des entraînements rotatifs, généralement utilisés sur les voiliers à barre à roue, où le moteur se connecte à l’arbre de barre. Leur approche modulaire permet aux navigateurs de choisir un vérin adapté à des déplacements allant de petits 30 pieds jusqu’à des yachts de 70 pieds et plus.

Vérins de pilote automatique nke

nke, fabricant français reconnu sur les circuits de course au large et en équipage réduit, propose des solutions de vérins adaptées à la voile haute performance. Leurs vérins linéaires sont conçus pour s’intégrer parfaitement aux systèmes avancés de pilote automatique nke, afin que des ordres de barre très réactifs soient transmis avec précision.

Principaux avantages techniques :

• Temps de réponse rapides : indispensables en course, notamment pour tenir le cap sous spi ou dans une mer formée.

• Intégration avec les systèmes nke : conçus pour fonctionner de façon optimale avec les capteurs et processeurs nke, afin de créer une boucle de régulation fermée offrant une excellente tenue de cap.

• Mesure de charge : une surveillance électronique avancée aide à éviter les surcharges, en protégeant à la fois le vérin et le système de direction.

• Fiabilité éprouvée au large : les vérins nke sont largement utilisés en Class40, IMOCA et sur les flottes hauturières en équipage réduit, où la fiabilité du pilote automatique est déterminante pour la performance et la sécurité.

Points clés pour choisir un vérin de pilote automatique

Lors du choix d’un nouveau vérin, les navigateurs doivent évaluer :

• Déplacement du bateau : les fabricants dimensionnent généralement leurs vérins par plages de déplacement. Il est préférable de surdimensionner pour garantir durabilité et réactivité.

• Type de direction : une direction mécanique ou hydraulique détermine le type de vérin.

• Cycle de service : les grands voyageurs recherchent une faible consommation et une grande endurance, tandis que les voiliers de course privilégient une réponse de safran rapide et précise.

• Contraintes d’installation : l’espace dans la soute arrière ou sous le cockpit limite souvent le type de vérin installable.

• Redondance : en hauturier, on peut envisager d’emporter un vérin de secours ou d’installer un système double pour la sécurité.

Schéma Jefa d’entraînement direct et biellette (draglink)

Pourquoi investir dans des vérins de qualité ?

Le vérin de pilote automatique n’est pas un simple accessoire, mais un élément de sécurité vital. Sur un voilier moderne en équipage réduit, il peut être « à la barre » plus souvent que l’équipage. De nombreux navigateurs au large indiquent que leur pilote automatique barre 90 % du temps, leur permettant de se concentrer sur la navigation, le réglage des voiles, ou le repos. Un vérin mal adapté ou sous-dimensionné peut provoquer une instabilité de cap, une consommation excessive des batteries ou une panne catastrophique sous charge.

Choisir des systèmes robustes de Jefa Steering et nke apporte de la sérénité en mer. L’efficacité mécanique de Jefa réduit la consommation d’énergie, un point particulièrement important sur les voiliers utilisant des sources renouvelables comme le solaire et les hydrogénérateurs. De son côté, l’héritage course de nke garantit des vérins capables d’encaisser des charges dynamiques élevées, par exemple en surfant au portant à grande vitesse.

Conclusion sur le vérin de pilote automatique

Un autopilot drive unit constitue l’ossature mécanique de tout système d’auto-barre. Que vous naviguiez au large en équipage réduit avec un pilote automatique voilier, ou que vous couriez sur des supports haute performance, la fiabilité, le rendement et l’intégration sont primordiaux. Des marques comme Jefa Steering et nke proposent des solutions éprouvées, combinant précision d’ingénierie et fiabilité pratique. Sélectionner le bon vérin en fonction du système de direction et du déplacement de votre bateau garantira des années de service fiable, en réduisant la fatigue à la barre et en améliorant à la fois les performances et la sécurité en mer.
